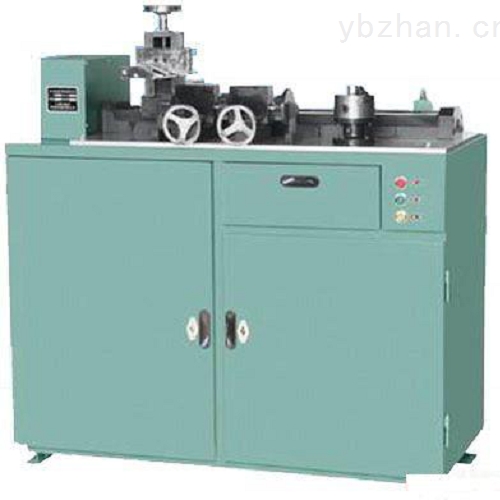

    标准塑料交联电缆切片机

    型    号:SK-II
    所属分类:交联电缆切片机
    报    价: 市场价:
    分享到:

    标准塑料交联电缆切片机采用加硬高精度双导杆,并配有精密传动方形丝杆,使设备运行更平稳。除保持原有的横切和中破功能外,又增加了对电缆的切圆截面功能动性,即切或刨出的圆截面试片,可做厚度,外形尺寸和机械性能的测量。

    标准塑料交联电缆切片机产品概述:

          标准塑料交联电缆切片机适用于35KVA及以下电缆机械物理性能试验的取样。其特点是把传统的旋转式切片改成平动式切片,避免由于旋转切片在试片表面产生的凹凸不平的轮,提高了试验结果的可靠性,减少了试验结果的分散性.该机使用安全,操作方便,是聚乙烯、聚乙烯塑料、绝缘电力电缆、绝缘架空线机械物理性能试验取样的理想设备。

     工作原理:

         马达驱动推进丝杆,丝杆带动刀架来回平动,刀架上装有特制的刀片,调节刀片于刀架的相对位置,确定所切试片厚度,然后调节好刀架与试样的位置,当刀架来回平动时,就能横切出所需的试样。

    操作要点:

    1、开箱后检查设备是否完好,如在运输当中出现变形或已损坏请与我们取得。

    2、横向取样:(先用扳手将纵向夹具上的弓型卡具取下)

    1)接通电源打开电源开关,红色指示灯亮表示电源正常,按左向按钮将切刀移到夹持器的左方,取交联电缆试样300-400mm放在支线架上调平,将夹持器夹紧。

    2)调节刀具的高度,使刀架前档板压住试样(调节试样的厚度,试样有效范围:0.2mm-2mm)满意后按右向按钮,刀刃沿轴向将试片刨下 。

    3)如发现切片不匀或留尾,请左向按钮重复切片或松开刀架上的四个螺丝调整刀具的刀刃长短。

    3、纵向取样:先将刀架升起并将弓型夹具固定到纵向夹具的上面,取5-10cm试样垂直;插入纵向夹具中夹紧,试样出弓型卡具1mm-2m为适,然后按工作按钮将试片刨下。

    4、KY4299切片时刀刃应出刀架底面大2mm

    5、请勿将属物体用KY4299进行削切,已防损坏刀刃。

    标准塑料交联电缆切片机技术参数:
    1、输入电压、功率:220V      370W
    2、刨刀行程:400mm
    3、单程行程时间:12秒
    4、可切试片厚度:0.8-2.0mm
    5、可切试片直径:Φ10-70mm(可调)
    6、设备外形尺寸:900×800×450mm
